Описание товара:

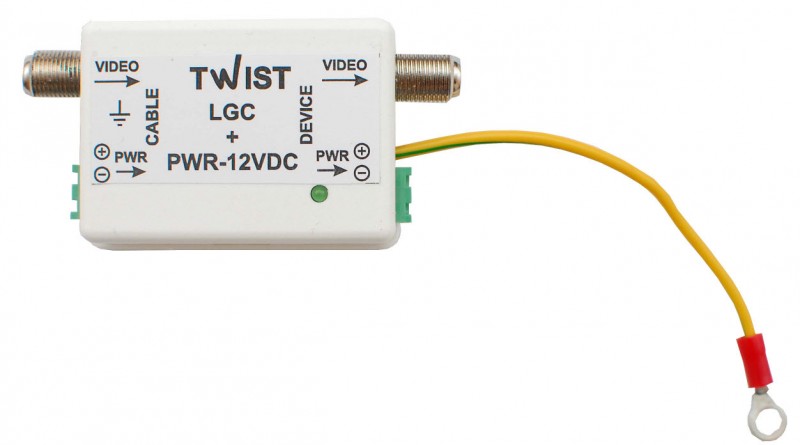

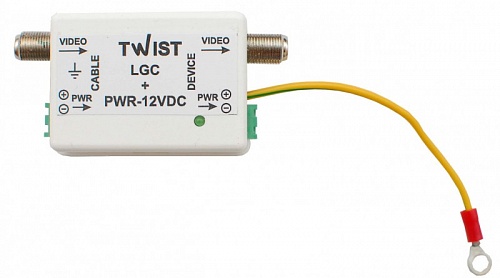

Устройство защиты от грозовых разрядов Twist LGC + PWR 12V
Устройство защиты от наведенных импульсных напряжений (грозозащита) TWIST-LGC+PWR-12VDC предназначено для защиты устройств видеонаблюдения (видеокамер, мониторов, видеосерверов, видеорегистраторов) по линиям видеосигнала (коаксиальный кабель) и питания 12 В DC от высоковольтных импульсных перенапряжений, вызванных электростатическими зарядами, грозовыми разрядами,сильными электромагнитными полями, высоковольтными импульсными наводками.
Защита по линии видеосигнала – пассивная с восстановлением. Ограничивает размах уровня сигнала на защищаемом устройстве на уровне около 4 В.
Защита по линии питания – активного типа. Диапазон рабочих напряжений соответствует возможному разбросу напряжений на видеокамере (с учетом перехода на резервное питание от аккумулятора). При воздействии импульсных помех защищаемые устройства по линиям питания отключаются от линии на время действия перенапряжения. Восстановление в рабочее состояние происходит автоматически при снижении напряжений до безопасного уровня.
Эксплуатация:
Устройство подключается в разрыв видеосигнала (коаксиальной линии) и питания (двухпроводная линия), рядом с защищаемым устройством.
Направление подключения и полярность имеет значение и указано на корпусе прибора (Cable – к линии связи, Device – к защищаемому прибору). Клемма заземления требует обязательного подключения к контуру заземления по месту установки. В противном случае защита оборудования не гарантируется. Рабочее состояние защиты по линии питания индицируется зеленым светодиодом.
При длительной перегрузке, переполюсовке, а также подаче переменного напряжения в линии питания возможно сгорание плавкого предохранителя. В этом случае для восстановления рабочего состояния защиты замените предохранитель (1А).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Количество ступеней защиты: 2
Диапазон частот: 10 Гц — 10 МГц
Неравномерность частотной характеристики (10 Гц 10 МГц): 1 дБ
Пороговое напряжение срабатывание защиты: 3,5 В
Время срабатывания: 200 нс
Допустимый импульсный 10/1000 мкс ток зазряда в линии: 100 А
Напряжение питания (10 — 14,3) В
Ток нагрузки и тип установленого предохранителя: 1 А
Пороговое напряжение срабатывание/востановление: 14,5/13,9 B +/-2%
Ток потребления схемы защиты в рабочем режиме: 30 мА
Диапазон рабочих температур: – 40 … + 50°С
Габаритные размеры: 42 x 77 x 25 мм
Ознакомиться с техническими характеристиками других устройств грозозащиты и молниезащиты можно в разделе ГРОЗОЗАЩИТА в нашем интернет-магазине. Если у вас возникли сложности в выборе оборудования для системы видеонаблюдения - вы всегда можете обратиться к нашим специалистам и получить профессиональную консультацию по тел. (044) 222-50-35.
Технические характеристики:
| Прочие характеристики |
| Производитель |
Twist |
Другие товары |
| MODEL |
Twist-LGC+PWR12V |
|
